Patran用户如何应用MSC Apex 将CAD网格化处理速度提高10倍

仿真有限元分析优化设计CAE代做咨询电话02759102656，

加微信15527309811咨询报价，仅需100元起步

为什么要使用 MSC Apex？因为时间。

使用MSC Apex的原因在于比使用现有的前处理器更加节省时间。MSC Apex 提供了强大的工具，既易于使用又非常直观。它以准分析模型为依据，只需很少的时间就能获得结果。节省下来的时间可为下一个项目抢得先机。例如在 TLG Aerospace 公司，专门负责飞机认证工作的业务团队将创建中间面几何体以及建立机身网格的时间从 25.2 小时缩短至 6 小时。

采用 MSC Apex 的步骤

采用 MSC Apex和 Patran 的两种常见情况包括：

1. 实体结构—利用 MSC Apex 来：

l  删除大量在进行应力分析时不需要的特征，例如孔、圆角及倒角

l  通过交互方式推拉几何体来建立网格并更改几何体的尺寸

l  修复几何体并确保创建优质网格

2. 薄壁结构—利用 MSC Apex 来：

l  以自动或半自动方式截取均匀或非均匀横截面的中间面

l  通过交互方式移动顶点及边缘，并快速封闭缺口，以生成整齐连接的优质网格

l  为均匀和非均匀截面自动生成厚度及偏移属性

采用 Patran 的步骤

l  从 MSC Apex 中导出 .bdf 和几何体之后，用 Patran 来：

l  导入并关联 .bdf 和/或几何体

l  定义载荷、支撑/约束、材料、分析参数

l  检查应力、振动、疲劳结果或者所支持的其他分析类型

MSC Apex 与 Patran 之间的佳工作流程是怎样的？

MSC Apex

l  直观的用户界面及直接建模

l  高生产率的 CAD 网格化

l  生成框架

l  单元管理

Patran

l  分配高级材料或复合材料

l  提供额外的负载/BC/连接

l  采用专用的 PCL 和/或处理过程

l  附加的分析设置

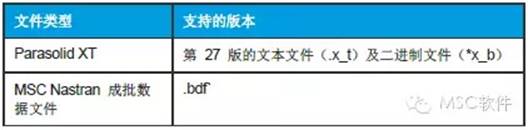

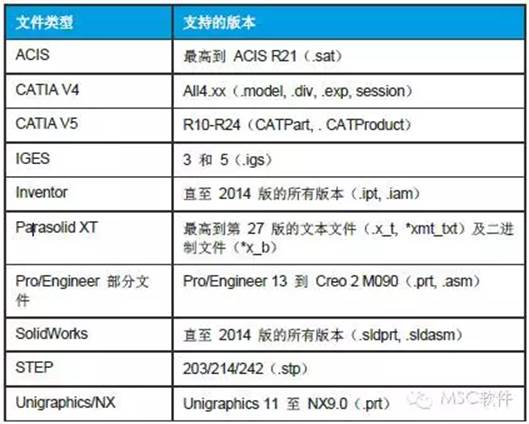

MSC Apex 可导入哪些几何体文件类型及 CAD 格式？

MSC Apex 可导出哪些文件类型？

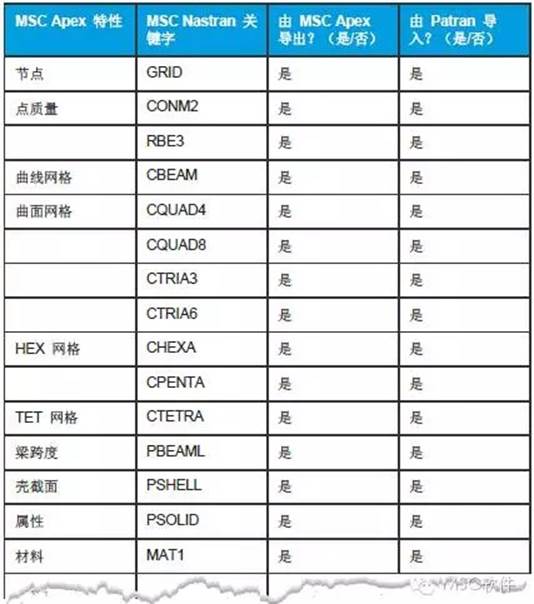

MSC Apex 写入 .bdf 文件的关键字是什么？
